מגבלות זווית צפייה: למרות זוויות צפייה רחבות, הצבע והבהירות עלולים להידרדר בזוויות קיצוניות.
ניגודיות נמוכה: הקריאה עשויה להיות מושפעת באור בהיר, במיוחד בשימוש בחוץ.
שבירים: מסכי TFT הם שבירים יחסית ויכולים להינזק בקלות מהלם פיזי או שריטות.
רגישות לטמפרטורה: מסכי TFT עלולים להתקלקל בתנאי טמפרטורה קיצוניים, ולהשפיע על איכות התצוגה.
1. מבוא למוצר
2. תכונת מוצר
יתרונות
רזולוציה גבוהה:1.44 TFT LCD מספקים תמונות וטקסט ברורים ליישומים הדורשים פירוט.
זווית צפייה רחבה:הטכנולוגיה מספקת זווית צפייה רחבה, כך שאיכות התמונה נשארת עקבית כשמסתכלים עליה מזוויות שונות.
צבע עשיר:מסכי TFT יכולים להציג מגוון רחב של צבעים, המתאימים ליישומי גרפיקה ומולטימדיה.
צריכת חשמל נמוכה:בהשוואה לטכנולוגיות תצוגה אחרות, מסכי 1.44 TFT מתפקדים היטב מבחינת צריכת חשמל, ומאריכים את חיי הסוללה של מכשירים ניידים.
זמן תגובה מהיר:מתאים להצגת תוכן דינמי, כגון וידאו ואנימציה, להפחתת הטשטוש.
מכשירים ניידים:יכול לשמש עבור מוצרים אלקטרוניים ניידים שונים, כגון קונסולות משחק כף יד, קוראי ספרים אלקטרוניים וכו '.
מערכות משובצות: במכשירים משובצים ובפרויקטים הנדסיים, כגון מכשירי ניטור, מכשירי בית חכם וכדומה, הצגת מצב ומידע.
צעצועים וציוד חינוכי:יכול לשמש לצעצועים אינטראקטיביים וציוד חינוכי להצגת תוכן דינמי כדי לשפר את האינטראקטיביות.
ציוד רפואי: בחלק מהמכשירים הרפואיים הניידים, מספקים תצוגת נתוני ניטור בזמן אמת.
אלקטרוניקה לרכב:יכול לשמש להצגת מידע על לוח המחוונים של המכונית, לספק ניווט, מהירות ונתונים אחרים.
מכשירים ניידים:בשל גודלם הקומפקטי, מסכי TFT בגודל 1.4-נמצאים בשימוש נרחב בשעונים חכמים, קונסולות משחקים ניידות ומכשירים אלקטרוניים קטנים אחרים.
מכשירי חשמל ביתיים:בחלק מהמכשירים הביתיים, כגון תנורי מיקרוגל, מכונות כביסה וכו', משתמשים במסכי TFT להצגת ממשקי תפעול ומידע על מצב.
ציוד רפואי:בציוד ניטור רפואי, משתמשים במסכי TFT בגודל 1.4-אינץ' להצגת נתוני המטופלים בזמן אמת ותוצאות הניטור.
בקרה תעשייתית: בלוח הבקרה של ציוד תעשייתי, מסכי TFT משמשים להצגת מצב הפעולה והגדרות פרמטרים.
4.דרישות
שיטת שימוש
חבר את ספק הכוח:ודא שהמסך מחובר למקור מתח מתאים לפעולה רגילה.
חיבור ממשק:חבר את מסך ה-TFT לשבב הבקרה הראשי באמצעות ממשק SPI, I2C או מקביל בהתאם לדרישות המכשיר.
הגדרות אתחול:אתחול המסך בקוד, כולל הגדרת רזולוציה, מצב צבע וכו'.
צייר תוכן:השתמש בספריות מתאימות (כגון ספריית Adafruit GFX) כדי לצייר טקסט, גרפיקה ותמונות.
עדכון תצוגה:עדכן את תוכן המסך לפי הצורך כדי להבטיח את מידע התצוגה בזמן אמת.
5. פרמטר מוצר (מפרט)
|

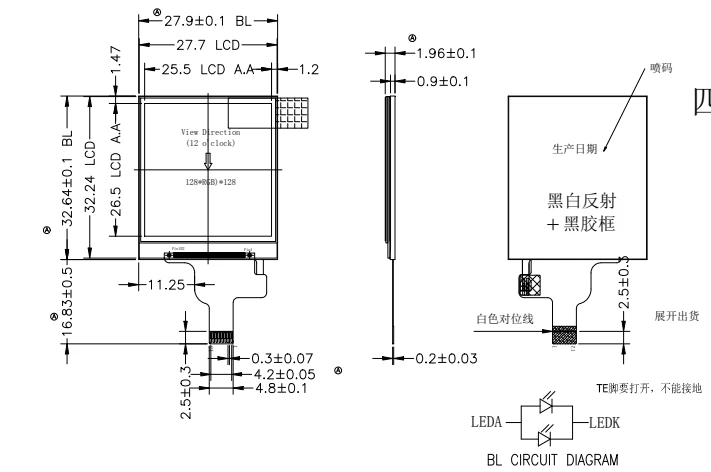

גודל מודול: 27.90(W)*32.64(H)*1.96(T)MM |
LCD AA :25.50(H)x 26.50(V)MM |
| גודל LCD: 1.44 אינץ' | רזולוציה: 128(RGB)x128 פיקסלים |
| מנהל ההתקן IC: NV3023B |
סוג דרייבר תאורה אחורית: Power/3.1V/HITE |
| ממשק: 4W/4 SPI |
צבעים: 65K
|
|
פִּין |
סֵמֶל |
 |
|
1 |
GND |
|
|
2 |
RS |
|
|
3 |
CS |
|
|
4 |
CLK |
|
|
5 |
NC |
|
|
6 |
NC |
|
|
7 |
NC |
|
|
8 |
SDA |
|
|
9 |
RSTN |
|
|
10 |
VDDIO |
|
|
11 |
LEDKIO |
|
|
12 |
LED+ |
|
|
13 |
LED- | |
|
14 |
TE |
|
|
15 |
GND |
