1. מבוא למוצר
2. תכונת מוצר
יתרונות
גוֹדֶל:גודל האלכסון 0.96-אינץ' הופך אותו לקומפקטי מאוד ומתאים ליישומים עם שטח מוגבל.
1. הַחְלָטָה:בדרך כלל יש רזולוציה גבוהה יותר, כגון 128x64 או 160x80 פיקסלים, המסוגלת להציג תמונות וטקסט ברורים.
2. תצוגה צבעונית:רוב ה-0.96 TFT מסוגל להציג מגוון צבעים, ולספק אפקטים חזותיים עשירים.
3. מִמְשָׁק:בדרך כלל תומך בפרוטוקולי תקשורת כגון SPI (Serial Peripheral Interface) או I2C (Serial Bus), אשר נוח לחיבור עם מיקרו-בקרים או מכשירים אלקטרוניים אחרים.
4. צריכת חשמל נמוכה:בהשוואה לטכנולוגיות תצוגה אחרות, TFT LCD מתפקד היטב מבחינת צריכת אנרגיה ומתאים לשימוש לטווח ארוך.
0.96 TFT LCD נמצא בשימוש נרחב בתרחישים רבים בשל גודלו הקטן וביצועי התצוגה הטובים. להלן כמה תרחישי יישומים נפוצים:
מערכות משובצות:בפרויקטים של לוח פיתוח כגון Arduino ו-Raspberry Pi, הוא משמש להצגת נתוני חיישנים, מידע סטטוס וממשקי משתמש.
מכשירים ניידים:בשעונים חכמים, מכשירי ניטור בריאות (כגון מדי דופק, מד צעדים), הוא משמש להצגת זמן, נתוני בריאות והתראות.
מוצרי אלקטרוניקה:בצעצועים אלקטרוניים, קונסולות משחקים ומוצרים אלקטרוניים קטנים אחרים, הוא משמש להצגת מסכי משחקים או ממשקים אינטראקטיביים.
בקרה תעשייתית:בלוח הבקרה של ציוד תעשייתי, הוא משמש להצגת מצב הפעלה, מידע אזעקה ופרמטרים של המערכת.
אוטומציה ביתית: במכשירי בית חכם, הוא משמש להצגת מידע כגון טמפרטורה, לחות ומצב אור.
אלקטרוניקה לרכב:בתצוגות רכב, הוא משמש להצגת מידע ניווט, מצב הרכב וממשקי מערכת הבידור.
מכשירים רפואיים:במכשירים רפואיים ניידים, הוא משמש להצגת נתוני ניטור מטופלים וסטטוס המכשיר.
מכשירי IoT:ביישומי IoT, הוא משמש להצגת מצב המכשיר, נתוני חיישנים וממשקי אינטראקציה עם המשתמש.
4.דרישות
שיטת שימוש
1. הכינו חומרים
0.96 אינץ' מודול TFT LCD
מיקרו-בקר (כגון Arduino, Raspberry Pi וכו')
חוט חיבור (חוט דופונט)
ספק כוח (במידת הצורך)
2. חיבור חומרה
פיני חיבור: חבר אותו למיקרו-בקר לפי הגדרת הפינים של מודול ה-LCD. סיכות נפוצות כוללות:
VCC: ספק כוח חיובי (בדרך כלל 3.3V או 5V)
GND: ספק כוח שלילי
SCL: אות שעון (מחובר בדרך כלל לפין SCL של המיקרו-בקר)
SDA: קו נתונים (מחובר בדרך כלל לפין SDA של המיקרו-בקר)
RES: פין איפוס (אופציונלי)
DC/RS: סיכת בחירת נתונים/פקודה (אופציונלי)
CS: פין בחירת שבב (אופציונלי)
3. התקן ספרייה
Arduino: אם אתה משתמש ב-Arduino, תוכל להתקין את הספריות המתאימות דרך Arduino IDE, כגון ספריות Adafruit_GFX ו-Adafruit_ST7735, כדי לתמוך בפעולת TFT LCD.
Raspberry Pi: אתה יכול להשתמש בספריות Python כגון Pillow ו-ST7735 כדי לשלוט בתצוגה.
4. כתוב קוד
אתחול LCD: אתחול LCD בקוד והגדר פרמטרים של תצוגה.
צייר תוכן: השתמש בפונקציות שמספקות הספרייה כדי לצייר טקסט, גרפיקה או תמונות. לְדוּגמָה:
טקסט תצוגה: lcd.print("שלום עולם");
צייר גרפיקה: lcd.drawLine(x1, y1, x2, y2, color);
5. העלה קוד
העלה את הקוד הכתוב למיקרו-בקר וודא שהחיבורים נכונים.
6. תצוגת בדיקה
הפעל את התוכנית כדי לבדוק אם ה-LCD מציג את התוכן כרגיל. אם לא, בדוק את החיבורים וההגדרות בקוד.
7. ניפוי באגים ואופטימיזציה
התאם את תוכן התצוגה, הצבע והפריסה לפי הצורך כדי להבטיח ממשק משתמש ידידותי.
5. פרמטר מוצר (מפרט)
|
ממד מתאר מודול: 13.5(W)*27.95(H)*1.65(T)mm
|
LCD AA :10.8×21.7מ"מ |
| גודל LCD:0.96 אינץ' | רזולוציה: 80(RGB)X160 |
| מנהל התקן IC: ST7735S |
סוג דרייבר תאורה אחורית: Power/3.1V/HITE |
| ממשק: 4W/4 SPI | תאורה אחורית: LED לבן |
|
פִּין |
סֵמֶל |
 |
|
1 |
NC |
|
|
2 |
NC |
|
|
3 |
CS |
|
|
4 |
SDA |
|
|
5 |
SCL |
|
|
6 |
RS |
|
|
7 |
לָנוּחַ |
|
|
8 |
CS |
|
|
9 |
NC |
|
|
10 |
VDD |
|
|
11 |
LEDK |
|
|
12 |
LEDA |
|
|
13 |
GND | |
|
|
|
|
|
|
|
שֵׁירוּת לָקוֹחוֹת
פרופיל החברה

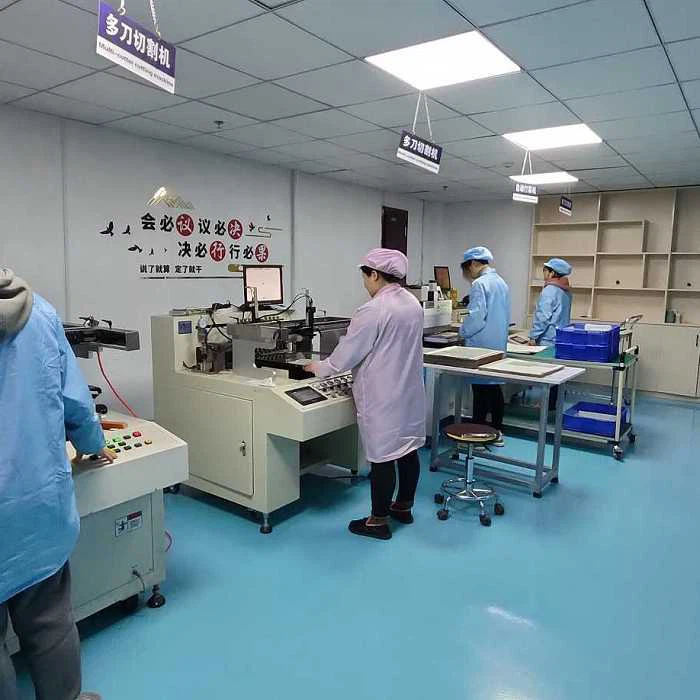

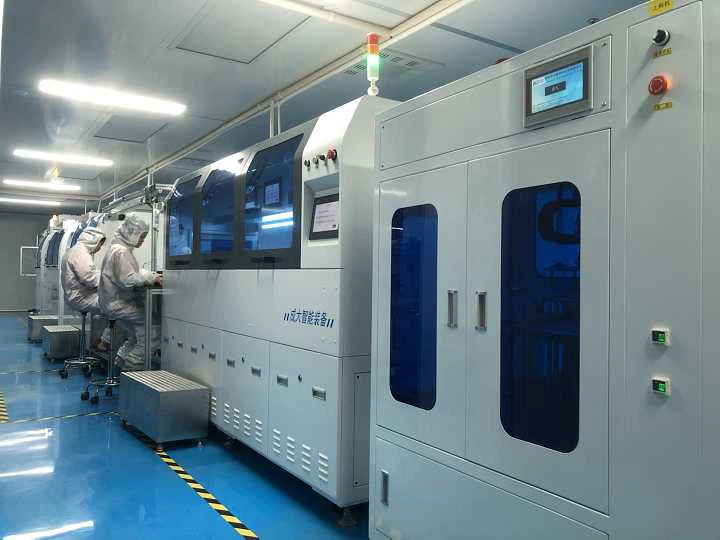

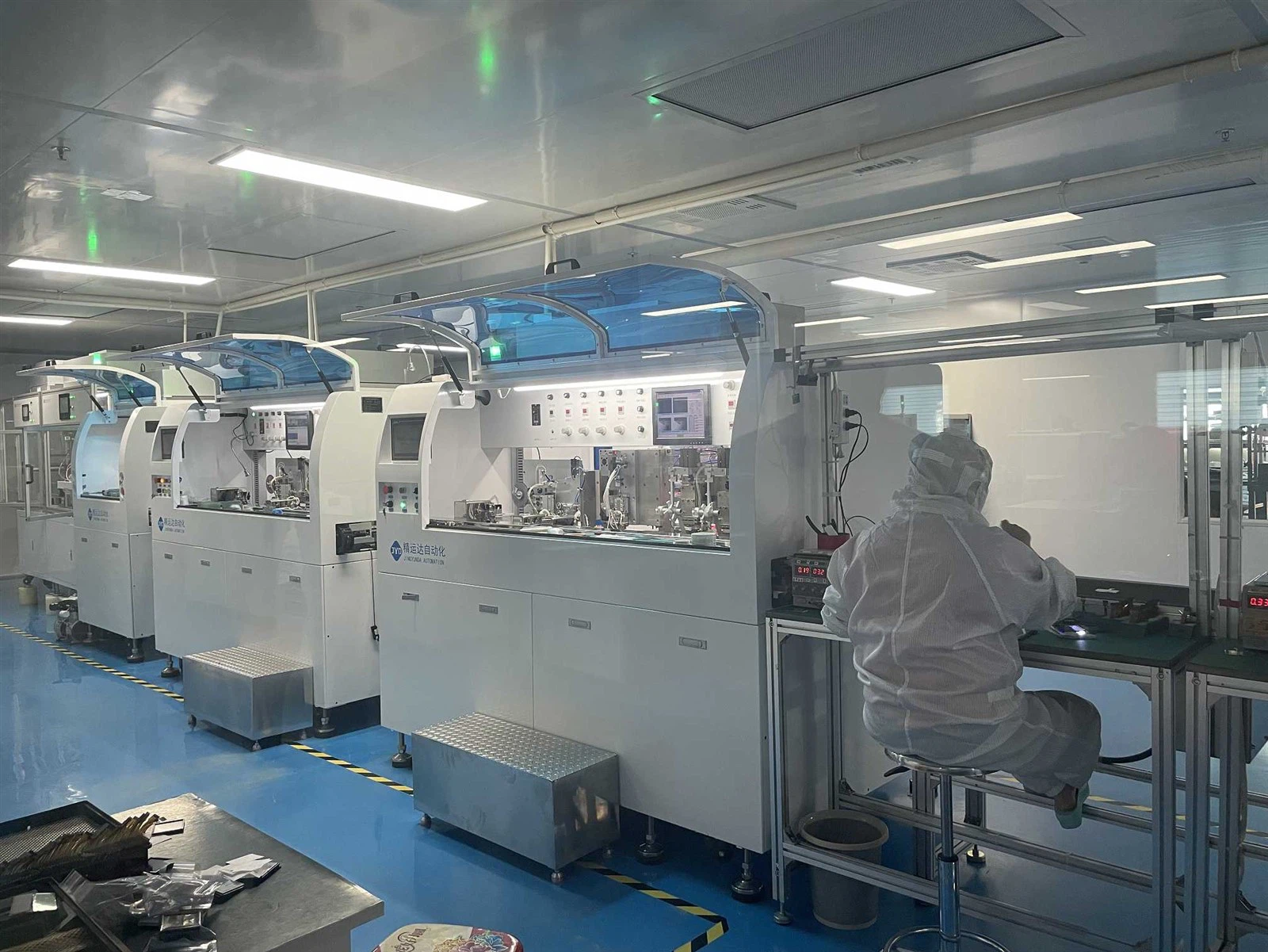

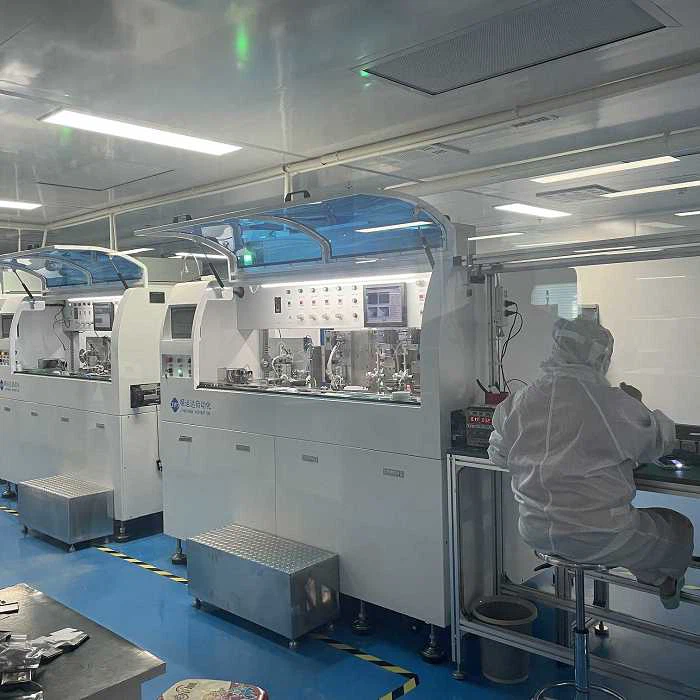

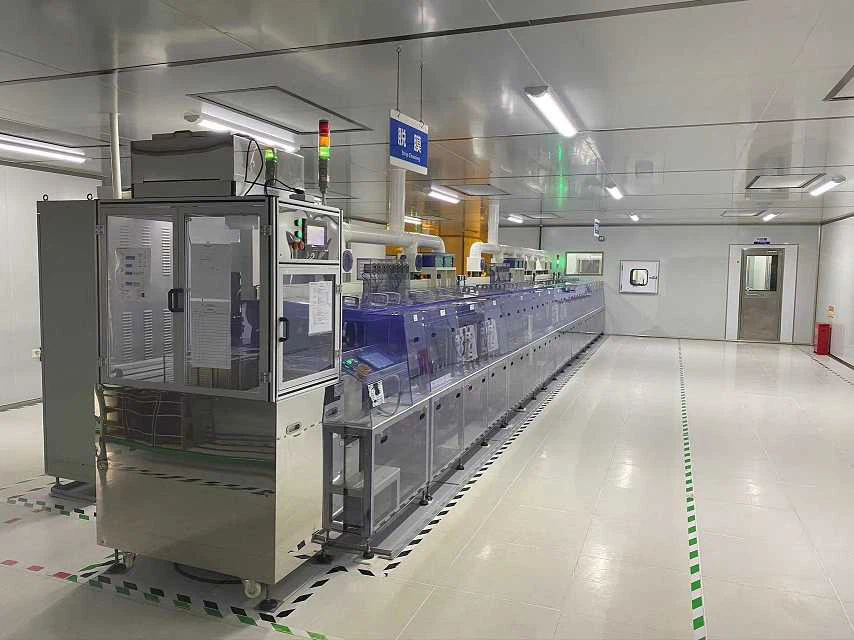

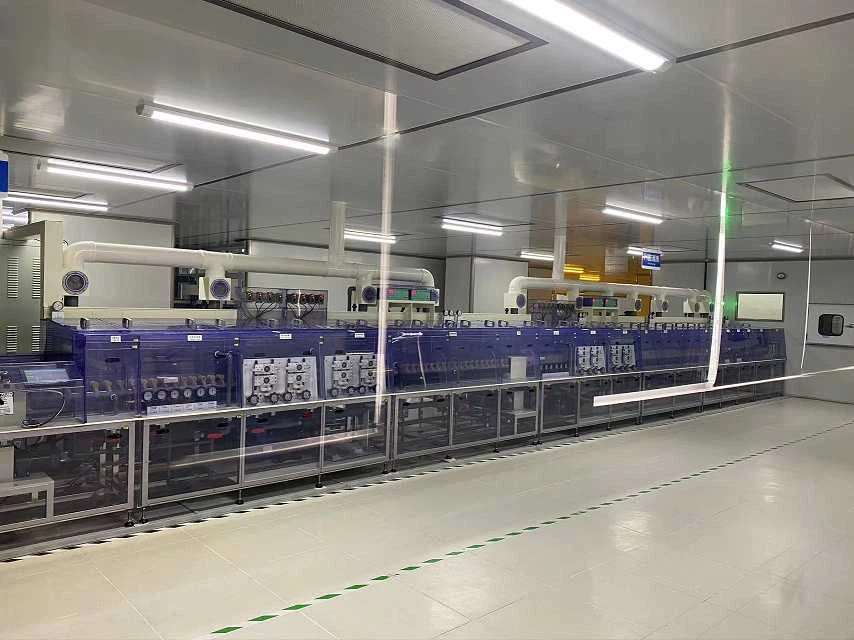

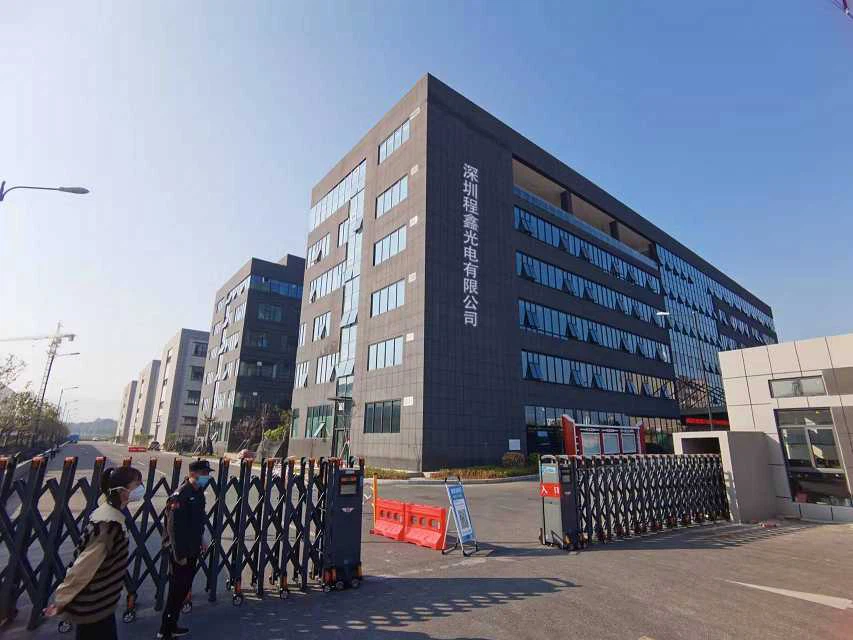

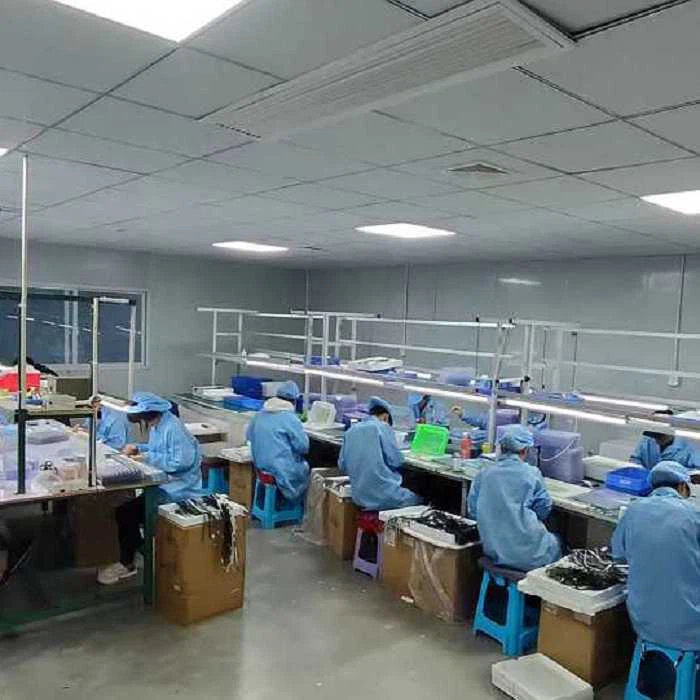

Cheng Xin Optoelectronics LTD הוקמה בשנת 2014 וממוקמת בשנג'ן סין, חוד החנית של הרפורמה והפתיחה. בשנת 2020, הושקעה על ידי ממשלת היבשת לבנות קו ייצור LCD חדש ב-Huaihua, הונאן. המוצרים העיקריים של החברה הם מסך קוד מקטע TN/HTN/STN/FSTN, תאורת LED אחורית, מודול LCD סריג COG, מודול סטנדרטי COB, מסך תצוגה סטנדרטי OLED ומסך צבעוני TFT. לחברה 2 קווי ייצור של מסך קוד מקטע, 4 קווי ייצור של תאורה אחורית, 5 קווי כריכת FOG ו-10 קווי ייצור. לבנייני המפעל בשנג'ן ובהונאן יש שטח ייצור של 10,000 מ"ר ו-500 עובדים. הפילוסופיה העסקית של החברה 'יצירת ערך ללקוחות'.
