מָבוֹא
240*160 Monochrome LCD Spi Display נמצאים בשימוש נרחב במערכות משובצות, בקרה תעשייתית, מוצרי אלקטרוניקה ותחומים אחרים. התצוגה מאמצת רזולוציה של 240×160 המספקת אפקטי תצוגה ברורים ויציבים, המתאימה מאוד למכשירים שונים הדורשים הצגת תמונה וטקסט משובחת.

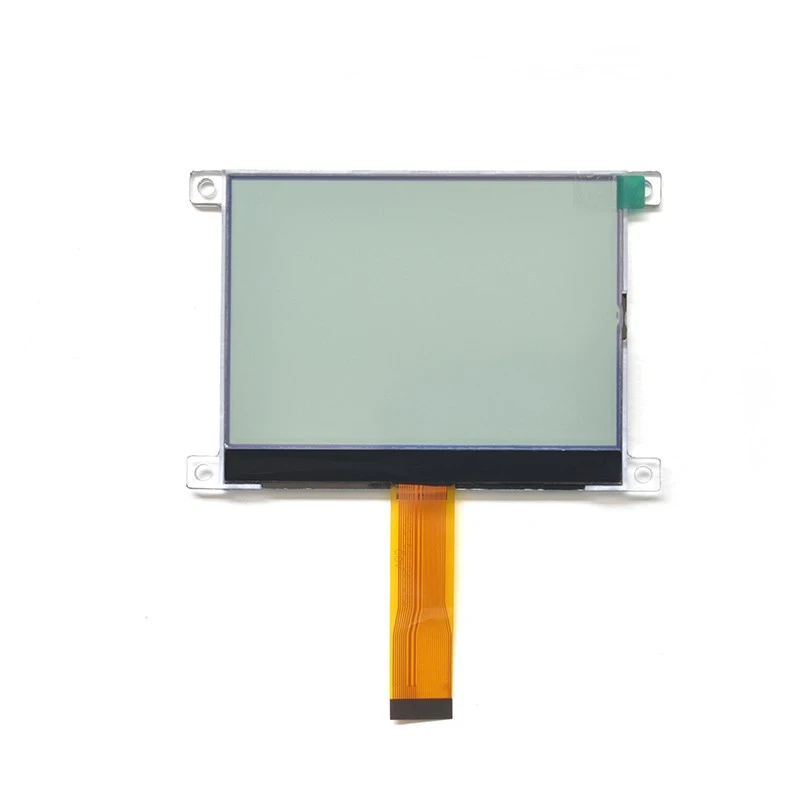

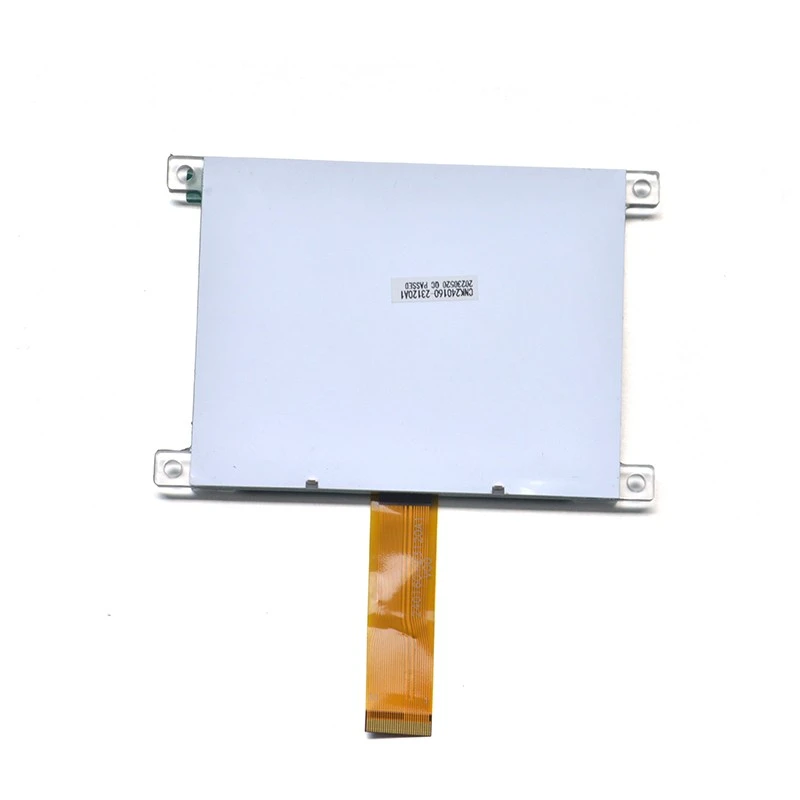

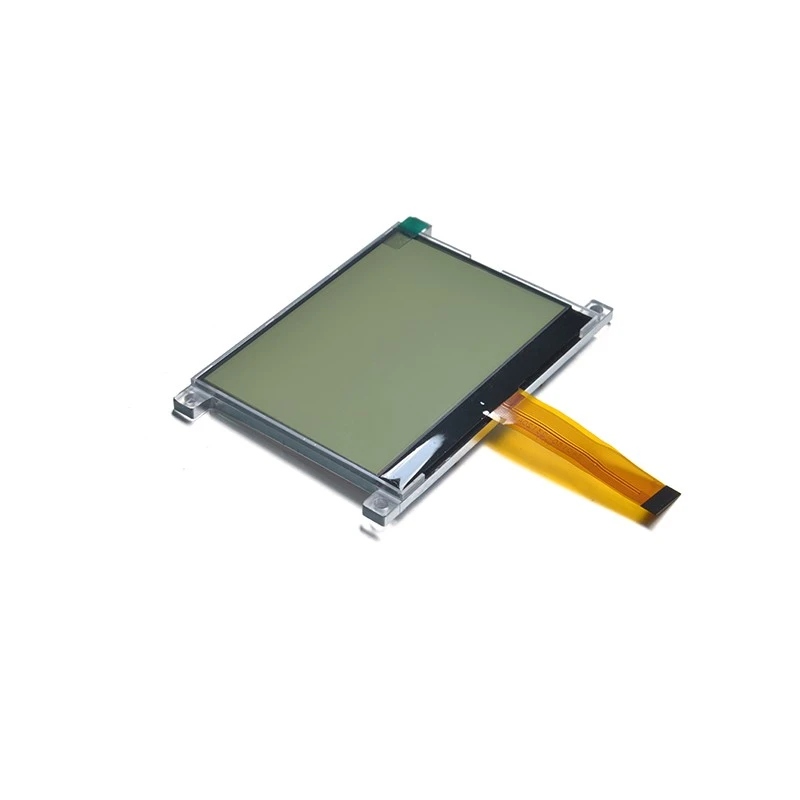

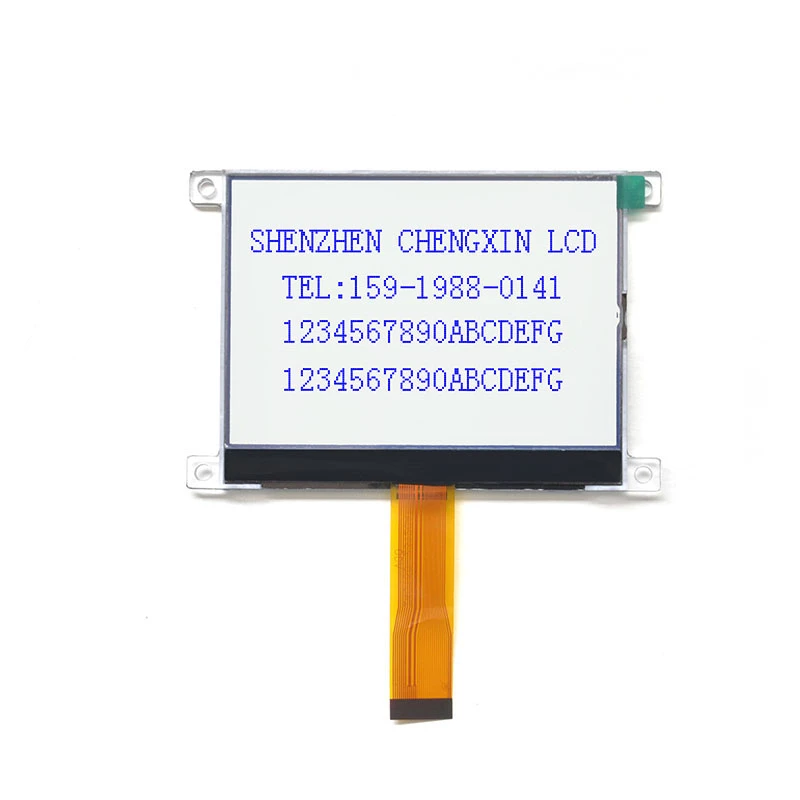

1. תמונת מוצר
2.תכונת המוצר
תצוגה ברזולוציה גבוהה
ל-240*160 Monochrome LCD Spi Display יש רזולוציה של עד 240x160, שיכולה להציג תמונות וטקסטים ברורים ומפורטים יותר מאשר צגים מסורתיים ברזולוציה נמוכה.
זווית צפייה רחבה
התצוגה שלנו משתמשת בטכנולוגיית IPS משופרת (In-Plane Switching) או טכנולוגיות דומות אחרות של זווית צפייה רחבה כדי להבטיח שמולקות הגביש הנוזלי שומרות על תכונות אופטיות עקביות יחסית במספר זוויות, ובכך מפחיתה ביעילות את עיוות הצבע והנחת הבהירות בזוויות צפייה שונות.
תאימות מעולה
לתצוגה שלנו יש תאימות חזקה ותומכת במגוון של בקרים ומיקרו-מעבדים נפוצים. בין אם מדובר במיקרו-בקר 8-bit בעל הספק נמוך או מעבד 32-bit חזק, ניתן לחבר אותו בקלות לתצוגה לצורך פעולות שידור ובקרה של נתונים.
מערכות משובצות וחומרה חכמה
תצוגת LCD SPI מונוכרום 240*160 נמצאת בשימוש נרחב במערכות משובצות. בשל צריכת החשמל הנמוכה שלו ויכולת ההעברה היעילה של ממשק SPI, זהו מודול תצוגה אידיאלי במערכות מחשב מיקרו-בקר ושבב יחיד.
ציוד תעשייתי ולוחות בקרה
בציוד אוטומציה תעשייתית ומערכות בקרה, התצוגות שלנו נמצאות בשימוש נרחב בלוחות בקרה ובמודולי תצוגה שונים בשל האמינות והיציבות הגבוהות שלהם.
ציוד רפואי
התצוגות שלנו נמצאות בשימוש נרחב גם בציוד רפואי, במיוחד בציוד ניטור נייד, מכשירי אבחון וכלים לניהול בריאות.
מוצרי צריכה
בתחום האלקטרוניקה הצרכנית, התצוגות שלנו משמשות במוצרי צריכה אלקטרוניים קטנים שונים, כגון שעונים אלקטרוניים, תגים אלקטרוניים, שלטים, קונסולות משחקים וכו'.
מכשירים וציוד מדידה
במכשירים וציוד מדידה שונים, המוצרים שלנו משמשים לעתים קרובות להצגת נתוני מדידה, מידע אזעקה, מצב פעולה והגדרות פרמטרים.
4. פרמטר מוצר (מפרט)
|

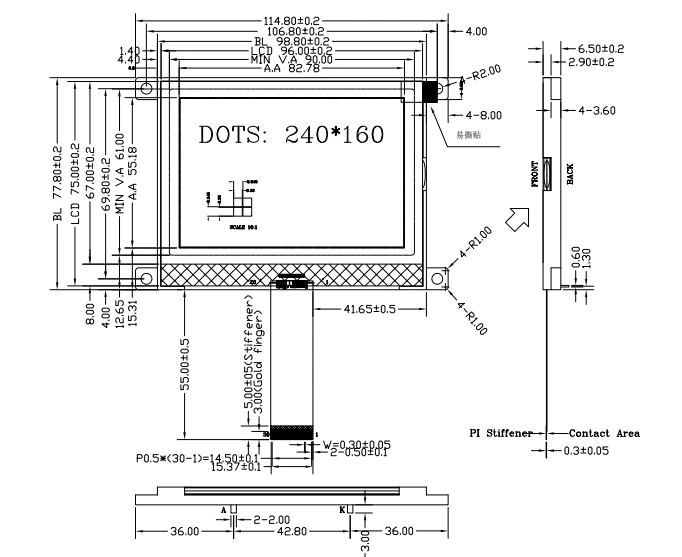

גודל מודול: 115(W ) ×77.8 (H) × 6.5 (T) מ"מ |
שטח תצוגה של תצוגה: 90(W) ×61(H) מ"מ |
|
סוג LCD: FSTN/POSITIVE/TRANFLECTIVE |
זווית צפייה: 6:00 |
|
מנהל ההתקן IC: UC1628C |
סוג מנהל התקן תאורה אחורית: Power/3.0+/-0.2V/White |
|
DC ל DC Circuit: Build-In |
משקל: TBD |
|
פִּין |
סֵמֶל |
פִּין |
סֵמֶל |
|
|
1 |
ESD |
16 |
ב"מ0 |
|
|
2 |
TST4 |
17 |
BM1 |
|
|
3 |
D7 |
18 |
VSS |
|
|
4 |
D6 |
19 |
VSS |
|
|
5 |
D5 |
20 |
VDD |
|
|
6 |
D4 |
21 |
VDD |
|
|
7 |
D3 |
22 |
VDD |
|
|
8 |
D2 |
23 |
VLCDIN |
|
|
9 |
D1 |
24 |
VLCDOUT |
|
|
10 |
D0 |
25 |
VB0- |
|
|
11 |
RST |
26 |
VB1- |
|
|
12 |
CS0 |
27 |
VB1+ |
|
|
13 |
CD |
28 |
VD0+ |
|
|
14 |
WR0 |
39 |
ESD |
|
|
15 |
WR1 |
30 |
NC |
שֵׁירוּת לָקוֹחוֹת
שאלות נפוצות
ש: מהי תצוגת LCD SPI מונוכרום בגודל 240x160?
ת: תשובה: תצוגת LCD SPI מונוכרום בגודל 240x160 היא סוג של תצוגת גביש נוזלי (LCD) הכוללת רזולוציה של 240 פיקסלים אופקית על 160 פיקסלים אנכית, המציגה תמונות בצבע אחד (מונוכרום). הוא משתמש בפרוטוקול תקשורת Serial Peripheral Interface (SPI) להעברת נתונים בין המיקרו-בקר לתצוגה.
ש: מה המשמעות של "SPI" בהקשר של תצוגה זו?
ת: SPI (Serial Peripheral Interface) הוא פרוטוקול תקשורת המאפשר העברת נתונים במהירות גבוהה בין מיקרו-בקר (או מכשיר אחר) לתצוגה. הוא משתמש בממשק טורי עם פחות פינים בהשוואה לתקשורת מקבילה, מה שהופך אותו לאידיאלי עבור מערכות משובצות עם פיני GPIO מוגבלים.
ש: מה היתרון של תצוגת LCD מונוכרום?
ת: תצוגת LCD מונוכרום פשוטה וזולה יותר לייצור בהשוואה לצגים צבעוניים. הוא צורך פחות חשמל, מספק ניגודיות גבוהה יותר לקריאה ואידיאלי עבור יישומים שבהם אין צורך בצבע, כגון טקסט בסיסי או תצוגות גרפיות פשוטות במערכות משובצות.
ש: מהו מקרה השימוש הטיפוסי עבור תצוגת LCD SPI מונוכרום בגודל 240x160?
ת: סוג זה של תצוגה נמצא בשימוש נפוץ במערכות משובצות בעלות הספק נמוך, מכשירים ניידים, ציוד רפואי, יישומים תעשייתיים ופרויקטים של עשה זאת בעצמך שבהם צריך להציג גרפיקה פשוטה או טקסט, כגון שעונים דיגיטליים, מחווני מצב ולוחות בקרה קטנים .
ש: כיצד משפיעה הרזולוציה של 240x160 על איכות התמונה?
ת: ברזולוציה של 240x160, התצוגה יכולה לספק טקסט ברור וגרפיקה בסיסית, אך איכות התמונה אינה מפורטת כמו תצוגות צבעוניות ברזולוציה גבוהה יותר. זה מספיק עבור יישומים שבהם הפשטות והבהירות חשובים יותר מאשר חזותיים בחדות גבוהה.
ש: האם תצוגת LCD SPI בגודל 240x160 מונוכרום יכולה להראות גרפיקה?
ת: כן, תצוגת ה-LCD SPI מונוכרום בגודל 240x160 יכולה להציג גרפיקה פשוטה, כגון סמלים, סמלי לוגו או צורות, אך בשל האופי המונוכרום שלה, היא תהיה מוגבלת לגרפיקה פשוטה בשחור-לבן או בגווני אפור. תמונות מורכבות או גרפיקה בצבע מלא אינם מתאימים לתצוגה זו.
ש: מהי צריכת החשמל האופיינית של תצוגת 240x160 מונוכרום LCD SPI?
ת: צריכת החשמל משתנה בהתאם לגורמים כמו בהירות התצוגה והשימוש, אך באופן כללי, לצגי LCD מונוכרום יש דרישות חשמל נמוכות בהשוואה לצגים צבעוניים. הם צורכים בדרך כלל בין 5 ל-30 mA בהתאם להגדרות התאורה האחורית, מה שהופך אותם למתאימים ליישומים המופעלים על ידי סוללה.
