1. מבוא למוצר

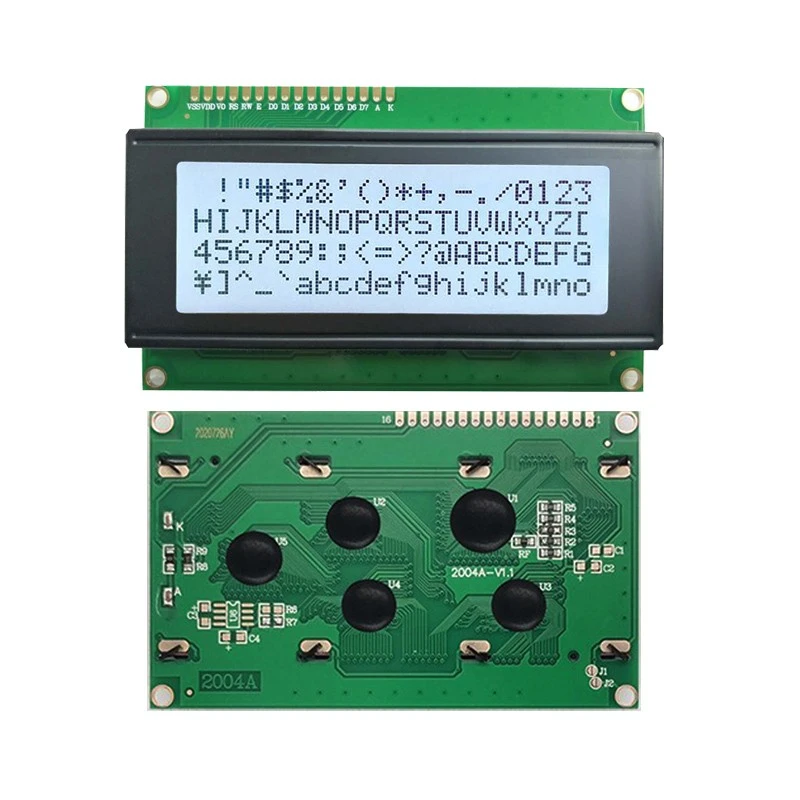

2004LCD Moudle הוא מודול תצוגת גביש נוזלי המבוסס על טכנולוגיית COB (Chip-on-Board). ה"2004" בשמו מתייחס לרזולוציית הפיקסלים שלו של 20 עמודות × 4 שורות.
2. תכונת מוצר ויישום
אינטגרציה גבוהה:טכנולוגיית COB הופכת את מעגל מנהל ההתקן של התצוגה ואת פאנל ה-LCD למשולבים מאוד, וחוסכת מקום ועלות.
אפקט תצוגה טוב: יכול להציג טקסט ברור וסמלים, ולתמוך במספר גופנים ותווים.
יציבות חזקה:מבנה אריזת COB יכול לשפר את עמידות המסך בפני השפעה ויציבות סביבתית.
עיצוב צריכת חשמל נמוכה:מתאים למכשירים המופעלים על ידי סוללה, יכול להאריך את חיי הסוללה.
ממשק יישום רחב:תומך במספר שיטות ממשק כגון טוריות ומקבילות, דבר שנוח לשילוב במערכות שונות.
משולב מאוד, מפחית את המורכבות של מעגלים היקפיים.
אפקט תצוגה ברור, מתאים לטקסטים שונים ותצוגה גרפית פשוטה.
יציבות חזקה, התאמה לסביבות עבודה שונות.
תמיכה בשיטות ממשק מרובות, קל להיות תואם עם בקרים שונים.
אין אפשרות להציג אנימציות מורכבות ותמונות ברזולוציה גבוהה. דורש מעגל נהגים מיוחד ותמיכה בבקר.
מסכי LCD משנת 2004 מחוברים בדרך כלל ללוח הבקרה הראשי באמצעות בקר, ומשתמשים יכולים לשלוט בתוכן התצוגה ובפורמט באמצעות תכנות. בעת השימוש, שימו לב לחיווט הנכון והימנע מכיפוף מוגזם של החוטים כדי להבטיח השפעות תצוגה רגילות.
קשר חשמלי:חבר את קווי האות של ספק הכוח והבקרה כדי להבטיח שהממשק החשמלי מחובר כהלכה.
ממשק בקרה:בחר את הממשק הטורי או המקביל המתאים בהתאם לצרכים, וכתוב תוכנית בקרה לשידור נתונים ובקרת תצוגה.
פיתוח תוכנה:השתמש במיקרו-בקר או מיקרו-מחשב עם שבב אחד כדי לכתוב תוכנות לניהול ועדכון תוכן התצוגה.
4. יישום מוצר
בקרה תעשייתית:כמכשיר תצוגה עבור לוחות בקרה תעשייתיים.
כלים:כגון ציוד מדידה אלקטרוני ומסכי תצוגה של מכשירים.
מוצרי אלקטרוניקה:כגון קונסולות משחקים אלקטרוניות, קוראי ספרים אלקטרוניים וכו'.
מכשירי בית חכם:כגון תרמוסטטים חכמים, שקעים חכמים וכו'.
מכשירי מדידה ניידים; לוחות בקרה תעשייתיים; מוצרי אלקטרוניקה ניידים ומוצרים אחרים.
יכולת הסתגלות סביבתית:ודא כי נעשה בו שימוש בטווח הטמפרטורה והלחות המתאימים כדי למנוע השפעה על אפקט התצוגה ועל החיים.
הגנה סטטית:הימנע מחשמל סטטי במהלך הטיפול וההתקנה כדי למנוע נזק למסך ה-LCD ולמעגל ההנעה שלו.
תאימות פרמטרים חשמליים:ודא שהפרמטרים החשמליים ורמות האותות של הבקר ומודול התצוגה תואמים כדי למנוע נזק לציוד או פעולה חריגה.
תצוגת LCD משנת 2004 היא אחד מפתרונות התצוגה האידיאליים בעיצובי מוצרים אלקטרוניים רבים בשל היציבות החזקה, אפקט התצוגה הטוב ויכולת ההסתגלות הרחבה שלו.
6. פרמטר מוצר (מפרט)
|
גודל מודול: 116X36X 13.4/10.9 מ"מ |
שטח תצוגה של תצוגה: 83X18.4 מ"מ |
|
סוג LCD: STN/POSITIVE/TRANSFLECTIVE |
זווית צפייה: 6:00 |
|
מנהל התקן IC: SPLC780D או שווה ערך (AIP31066) |
סוג מנהל ההתקן של תאורה אחורית: Power/3.3V/5.0VHITE |
|
מעגל DC ל DC: Build-In |
משקל: TBD |
|
פִּין |
סֵמֶל |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
