מָבוֹא

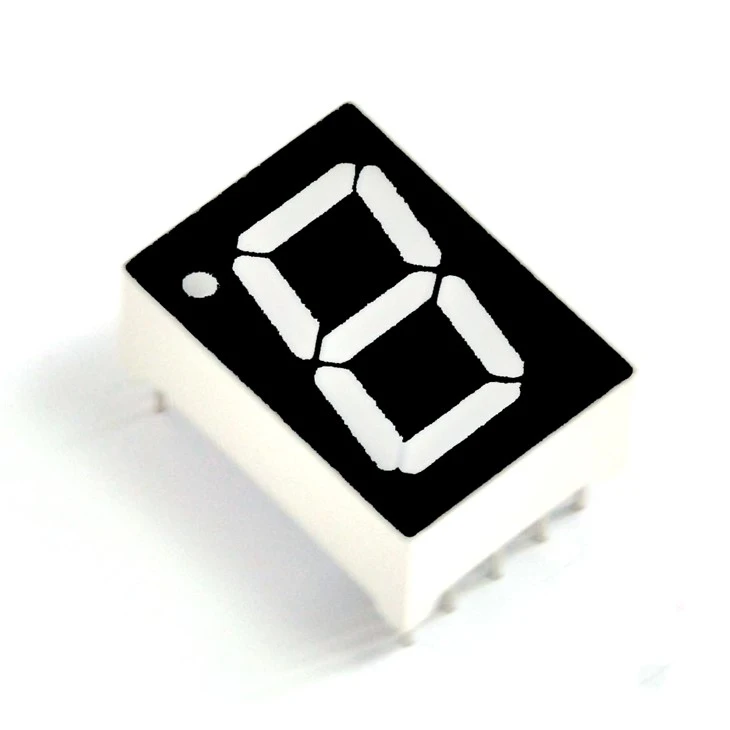

LED 7 מגזרי חד ספרתי הוא מכשיר תצוגה נפוץ, בשימוש נרחב בתחום התצוגה הדיגיטלית. הוא מורכב משבעה מקטעי אור LED, וניתן להציג את המספרים 0-9 על ידי שליטה בסטטוס המתג של מקטעי האור הללו.
1. מבוא למוצר
2. תכונת מוצר
עיצוב מעגל פשוט
המוצרים שלנו מורכבים מ-7 נורות LED עצמאיות, כל אחת מחוברת באמצעות מעגל בקרה פשוט. עיצוב זה מקטין את מורכבות המעגל ומפחית את ההסתברות לכשל.
עיצוב מדריך אור מעולה
כל מכשיר 7-מקטע תצוגה של המוצרים שלנו מאמץ בדרך כלל חבילת מדריך אור מדויקת כדי להבטיח שאנרגיית האור של נורת ה-LED יכולה להיות מרוכזת ביעילות ולהפצה שווה. עיצוב מנחה האור הזה לא רק משפר את יעילות האור של ה-LED אלא גם מבטיח אפקט תצוגה ברור ובהיר.
מתח הפעלה נמוך
מתח ההפעלה של LED חד ספרתי בן 7 מקטעים הוא בדרך כלל נמוך, בדרך כלל בין 2V ל-3.5V. פעולת מתח נמוך פירושה שגם הזרם הנדרש קטן יחסית. שנית, המוצרים שלנו יכולים לספק תפוקת בהירות מספקת (כגון 3000mcd) בזרם הפעלה של 20mA תוך שמירה על צריכת חשמל נמוכה.
מעגל הנעה יציב
המוצרים שלנו מצוידים בדרך כלל במעגל הנעה יעיל שיכול לשלוט ביציבות על הפלט של הזרם כדי למנוע נזק ל-LED עקב עומס יתר או תנודות זרם. קלט זרם יציב עוזר לשמור על עוצמת האור של ה-LED תוך הפחתת ההשפעה של תנודות הכוח על חיי ה-LED.
תצוגת תזמון
המוצרים שלנו נמצאים בשימוש נרחב בשעונים אלקטרוניים, טיימרים לספירה לאחור וציוד אחר, שיכול להציג מספרי זמן.
מִכשׁוּר
במכשירי מדידה של מתח, זרם, טמפרטורה, עוצמה ושאר, התצוגה שלנו יכולה לשמש כתצוגת קריאה דיגיטלית.
מכשירי חשמל לבית
מכשירי חשמל ביתיים רבים, כגון תנורי מיקרוגל, מכונות כביסה וציוד אחר, משתמשים ב-LED חד ספרתי בן 7 פלחים כדי להציג מצב תפקודי או מצב עבודה.
בקרה תעשייתית
בציוד תעשייתי, התצוגה שלנו משמשת לעתים קרובות להצגת ערכים מספריים, מצב עבודה או מידע אזעקה.
4. פרמטר מוצר (מפרט)
|
1. מספר דגם:CX5211 |
|
|
2. גודל הדגם: 12.6*17.5*10 מ"מ |
3. צבע LED: REGATIVE.POSITIVE |
|
4. טמפרטורת הפעלה: -10 מעלות עד +60 מעלות |
5. טמפרטורת אחסון: -20 מעלות עד +70 מעלות |
שֵׁירוּת לָקוֹחוֹת
שאלות נפוצות
ש: מהי LED חד ספרתי בן 7 פלחים?
ת: LED חד ספרתי בן 7 פלחים הוא תצוגה המורכבת משבעה מקטעי LED בודדים המסודרים בתבנית שמונה. זה יכול להציג ספרה מספרית אחת (0-9) בכל פעם על ידי הארה של שילובים שונים של מקטעים.
ש: איך נורית חד ספרתית בת 7 פלחים מציגה מספר?
ת: נורית חד ספרתית בת 7 פלחים מציגה מספר על ידי הפעלת מקטעים ספציפיים של התצוגה. כל מספר מ-0 עד 9 מיוצג על ידי שילוב ייחודי של קטעים הנדלקים ליצירת הספרה.
ש: מהם היישומים האופייניים של LED חד ספרתי בן 7 פלחים?
ת: נוריות LED חד ספרתיות של 7 פלחים משמשות בדרך כלל ביישומים הדורשים הצגת ספרה בודדת, כגון מונים, שעונים דיגיטליים, מדי חום ומכשירים אלקטרוניים שונים שבהם צריך להציג ספרה אחת בלבד בכל פעם.
ש: מהם המרכיבים של LED חד ספרתי בן 7 פלחים?
ת: LED חד ספרתי בן 7 פלחים מורכב משבעה מקטעי LED (מסומנים a, b, c, d, e, f, g) המסודרים בתבנית שמונה. ניתן לשלוט על כל מקטע בנפרד כדי ליצור מספר מסוים, והוא יכול להיות אונודה משותפת או תצורת קתודה משותפת.
ש: כיצד נשלט LED חד ספרתי בן 7 פלחים?
ת: נורית חד ספרתית בת 7 מקטעים נשלטת על ידי הפעלת מתח על המקטעים המתאימים. בתצוגת אנודה משותפת, האנודות של כל המקטעים מחוברות לפין משותף, וקטעים נדלקים כאשר הקתודות מחוברות לאדמה. בתצוגת קתודה משותפת, הקתודות מחוברות לפין משותף, וקטעים נדלקים כאשר האנודות מסופקות במתח חיובי.
ש: מה ההבדל בין נוריות אנודה משותפת לקתודה משותפת חד ספרתית בת 7 פלחים?
ת: באנודה משותפת חד ספרתית 7 מקטע LED, האנודות של כל המקטעים קשורות לפין משותף, והקטעים מוארים על ידי הפעלת מתח נמוך על הקתודות. בתצוגת קתודה משותפת, הקתודות של כל המקטעים קשורות לפין משותף, והקטעים נדלקים על ידי הפעלת מתח גבוה על האנודות המתאימות.
ש: מהו ריבוי, והאם הוא חל על LED חד ספרתי בן 7 פלחים?
ת: ריבוי הוא טכניקה המשמשת להצגת מספר ספרות על ידי מעבר מהיר ביניהן, מה שמעניק אשליה שהן מוצגות בו-זמנית. בעוד שבדרך כלל אין צורך בריבוי עבור ספרה בודדת, ניתן להשתמש בו ביישומים שבהם מספר נוריות LED חד ספרתיות של 7 מקטעים נשלטים על ידי אותו מעגל דרייבר.
ש: כיצד נשלטת הבהירות של LED חד ספרתי בן 7 פלחים?
ת: הבהירות של LED חד ספרתי בן 7 מקטעים נשלטת על ידי התאמת הזרם הזורם דרך מקטעי LED. ניתן לעשות זאת על ידי שימוש בנגדים להגבלת זרם או באמצעות אפנון רוחב דופק (PWM), אשר מתאים את משך הזמן שה-LED דולק במהלך כל מחזור.
ש: מה המתח והזרם האופייניים עבור נורית חד ספרתית בת 7 פלחים?
ת: LED חד ספרתי בן 7 פלחים פועל בדרך כלל עם מתח קדימה של 1.8V עד 3.2V (בהתאם לצבע LED). הזרם הנדרש עבור כל מקטע הוא בדרך כלל סביב 10mA עד 20mA. הזרם הכולל תלוי בכמה מקטעים מוארים בכל זמן נתון.
ש: מהם היתרונות של שימוש ב-LED חד ספרתי בן 7 פלחים?
ת: היתרונות של שימוש ב-LED חד ספרתי 7 פלחים כוללים פשטות, עלות נמוכה, צריכת חשמל נמוכה וקלות שימוש. זהו פתרון אידיאלי עבור יישומים שבהם צריך להציג רק ספרה מספרית אחת, והוא מספק פלט ברור וקריא.
