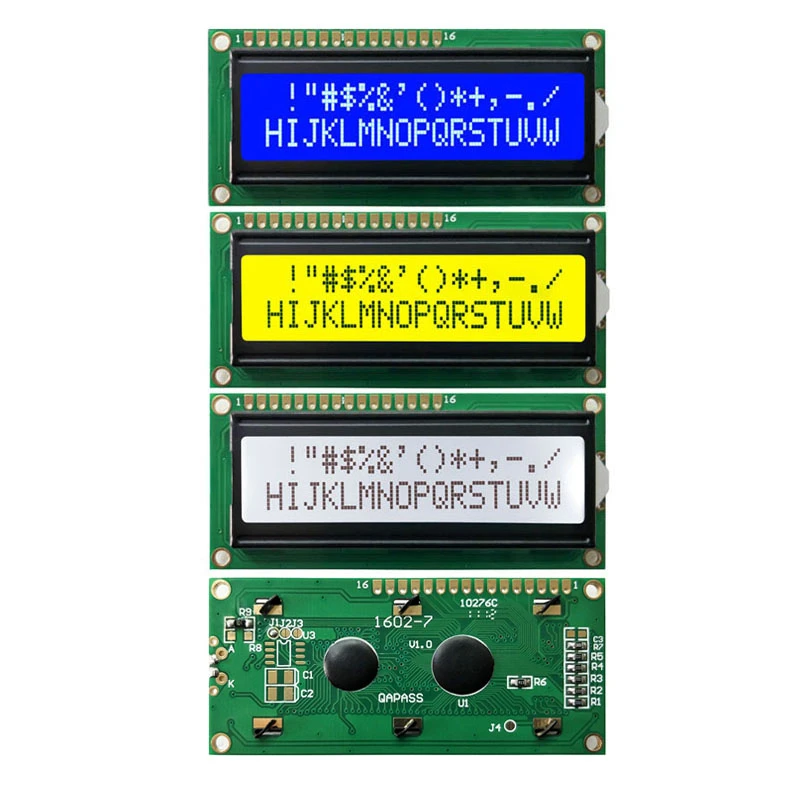

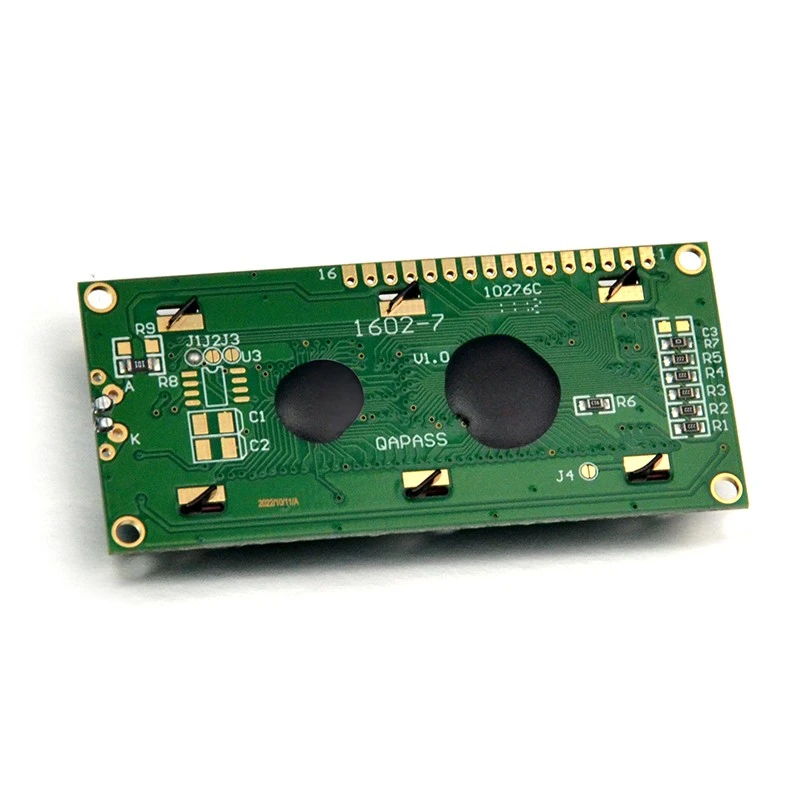

צג lcd 16*2 עם i2c הוא מודול תצוגת גביש נוזלי נפוץ המסוגל להציג 2 שורות עם עד 16 תווים בשורה. סוג זה של תצוגה נמצא בשימוש נרחב במערכות משובצות, פרויקטים של Arduino ויישומי מיקרו-בקר אחרים. השימוש בממשק I2C (מעגל משולב, אפיק טורי) יכול לפשט מאוד את החיבור והשליטה, ולאפשר למספר התקנים לתקשר על אותו קו נתונים.
1. מבוא למוצר
2. תכונת מוצר
יתרונות
ממשק I2C מסך 1602 dot matrix הוא שיטת חיבור מועדפת כדי להפוך את המסך לתואם יותר לפיתוח מוצר ולחסוך את השימוש בפינים. בעת שימוש בממשק המקבילי המסורתי, נדרש מספר רב של פינים, בעוד ש-I2C משתמש רק בשני חוטים. באמצעות אפיק I2C, ניתן לחבר מספר התקנים באותו אפיק. באמצעות מנהל ההתקן I2C, הקוד לשליטה ב-LCD הוא תמציתי יותר, ובכך משפר את יעילות הפיתוח.
תצוגת ה-LCD בגודל 16x2 עם ממשק I2C מספקת פתרון נוח, גמיש וקל להרחבה. בין אם הוא משמש ללמידה, ניסויים או יישומים מעשיים, זהו מרכיב מעשי מאוד. בדרך כלל זה מחובר באופן הבא:
LCD VCC → I2C VCC (בדרך כלל 5V)
LCD GND → I2C GND
LCD SDA → I2C SDA (קו נתונים)
LCD SCL → I2C SCL (קו שעון)
השילוב של תצוגת LCD בגודל 16x2 וממשק I2C מספק יתרונות ייחודיים לפרויקטים שונים ויישומים מעשיים, במיוחד בתרחישים בהם יש צורך להציג מידע טקסט. האוניברסליות וקלות השימוש שלו הופכים אותו לאחד הרכיבים המועדפים לפרויקטים אלקטרוניים. הלקוחות שלנו בדרך כלל משתמשים במסכי תצוגת LCD 1602 באופן נרחב במכונות ברגים חשמליות ובבקרי אור במה. בנוסף, ניתן להשתמש בו גם במוצרי תצוגה דיגיטליים רבים עם תוכן תצוגה קטן ושטח תצוגה. לְדוּגמָה,
1. מכשור: בציוד מעבדה ובמכשירי בדיקה, ניתן להשתמש ב-LCD להצגת פרמטרים ניסויים, תוצאות בדיקה או מידע אזהרה.
2. מערכת בקרה תעשייתית: במערכות בקרה תעשייתיות משתמשים ב-LCD 16x2 להצגת מידע סטטוס, אזהרות תקלות וכו' של מכונות וציוד, כך שהמפעילים יוכלו להגיב בזמן.
3. תצוגת לוח מחוונים: בכלי רכב או אופנועים ניתן להשתמש ב-LCD להצגת מידע חשוב כמו מהירות, נפח דלק, טמפרטורת מנוע וכו'.
4. צעצועים ומשחקים: בחלק מהצעצועים או המשחקים האלקטרוניים, השימוש בתצוגות LCD יכול לשפר את חווית המשתמש ולמשוך משתמשים על ידי הצגת ציונים, מידע על רמות וכו'.
5. פרמטר מוצר (מפרט)
|
גודל מודול: 80X36X11.3 |
LCD AA :64.4X16 |
| גודל LCD: 1.44 אינץ' | רזולוציה: 16x2 פיקסלים |
| מנהל התקן IC: SPLC780D |
סוג מנהל ההתקן של תאורה אחורית: Power/3.3V/5V/HITE |
| ממשק: 4W/4 SPI | תאורה אחורית: LED לבן |
|
פִּין |
סֵמֶל |
|
|
1 |
VSS | |
|
2 |
VDD |
|
|
3 |
V0 |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 | |
|
9 |
DB2 | |
|
10 |
DB3 | |
|
11 |
DB4 | |
|
12 |
DB5 | |
|
13 |
DB6 | |
|
14 |
DB7 |
|
|
15 |
A |
שֵׁירוּת לָקוֹחוֹת
פרופיל החברה
Cheng Xin Optoelectronics LTD הוקמה בשנת 2014 וממוקמת בשנג'ן סין, חוד החנית של הרפורמה והפתיחה. בשנת 2020, הושקעה על ידי ממשלת היבשת לבנות קו ייצור LCD חדש ב-Huaihua, הונאן. המוצרים העיקריים של החברה הם מסך קוד מקטע TN/HTN/STN/FSTN, תאורת LED אחורית, מודול LCD סריג COG, מודול סטנדרטי COB, מסך תצוגה סטנדרטי OLED ומסך צבעוני TFT. לחברה 2 קווי ייצור של מסך קוד מקטע, 4 קווי ייצור של תאורה אחורית, 5 קווי כריכת FOG ו-10 קווי ייצור. לבנייני המפעל בשנג'ן ובהונאן יש שטח ייצור של 10,000 מ"ר ו-500 עובדים. הפילוסופיה העסקית של החברה 'יצירת ערך ללקוחות'.
